座標軸の向きについて
Inventorののデフォルトテンプレート設定で、まず修正すべきことが座標軸の向きです。

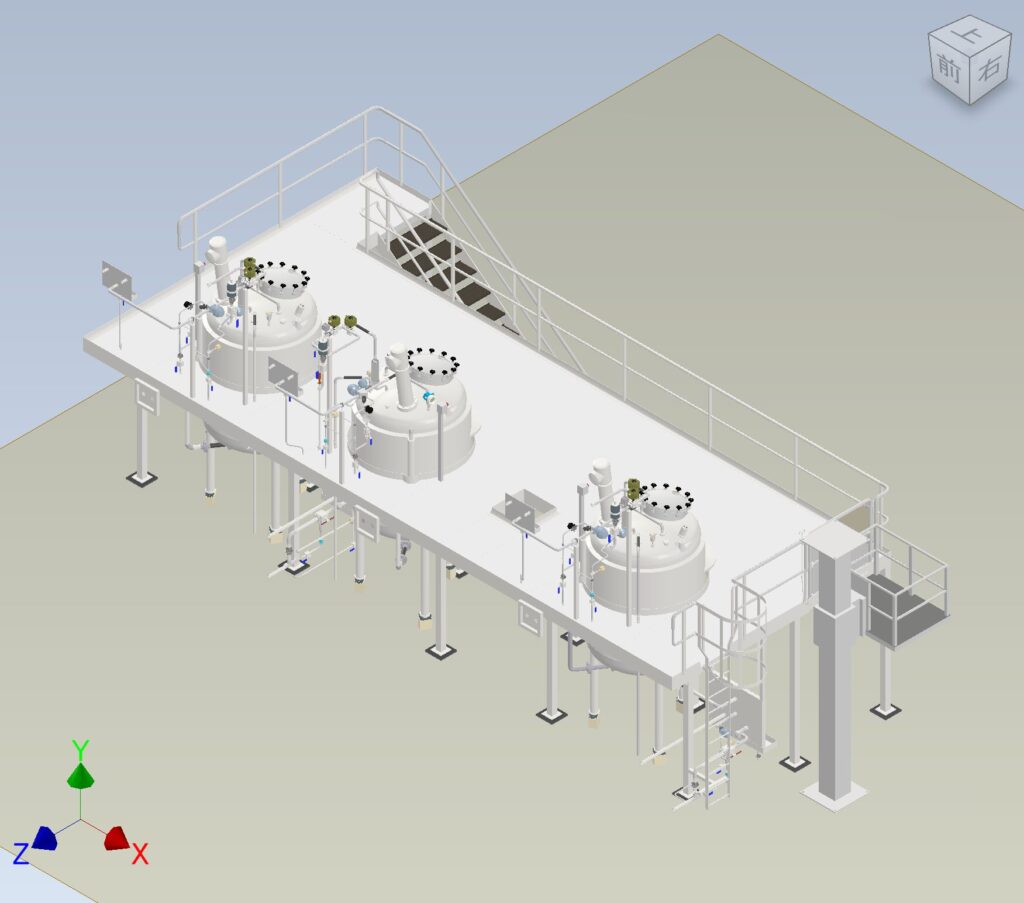

デフォルトのテンプレートの設定では、右上のViewCubeの向きに対してX-Z平面が水平面、Y軸+方向が鉛直上向きとなっています。この状態で下図のように設備モデルをInventorで作成し、Revitで作成した建物モデルと干渉確認するため、Navisworksにそれぞれモデルを取り込んだ場合、どのようになるでしょうか？

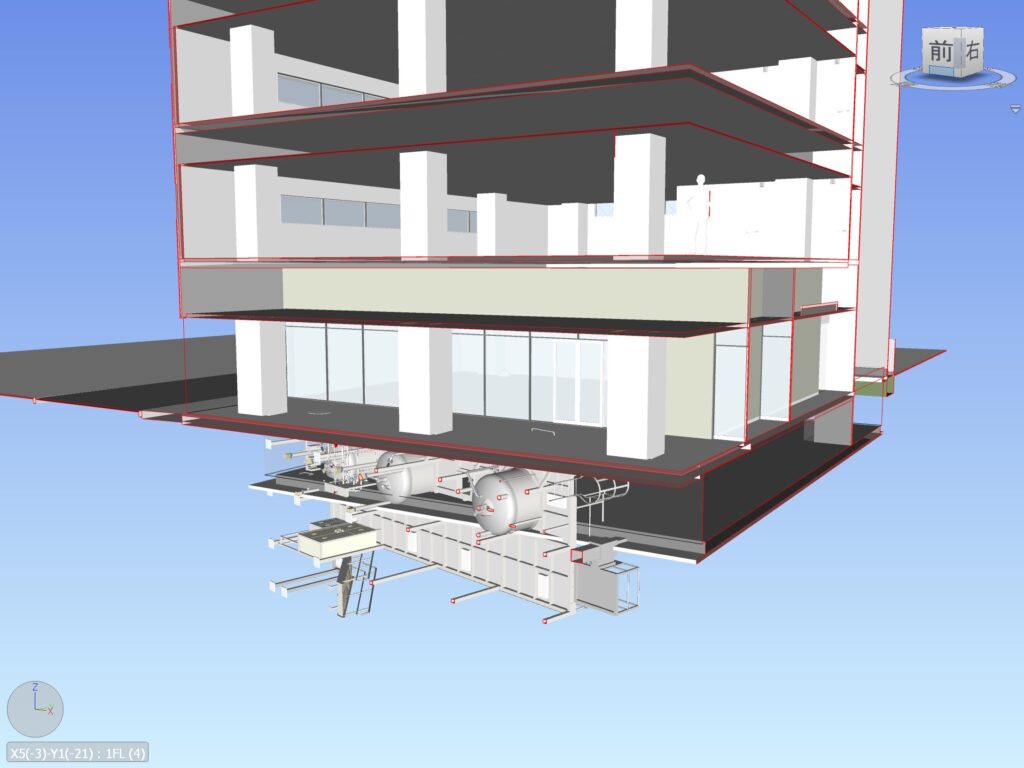

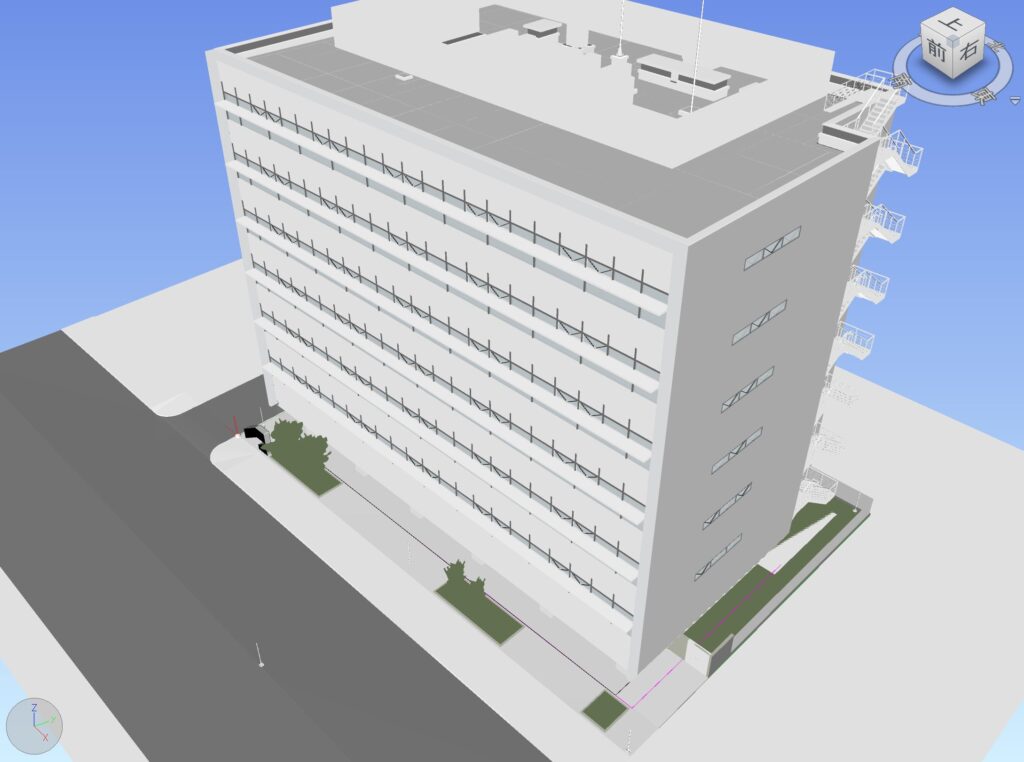

Navisworksにサンプルモデルをそれぞれ取り込んでみると。。。Inventorのモデルが見当たりません。
探してみますと、地中にめり込んでいる上、思っていた方向と90°向きが変わって倒れてしまっています。
なぜこのようなことが起こるのかというと、Navisworksではモデルがもつ基準点とXYZ軸の向き（共通座標系）を統一する仕様になっているためです。 Revitでは、X-Y平面が水平面、Z軸の正方向が鉛直上向きに設定されています。 一方、Inventorで作成されたモデルは、X-Z平面が水平面、Y軸の正方向が鉛直上向きとなっているため、軸の向きに違いが生じます。
もちろん3Dモデルを取り込んでからNavisworks側で向きを修正することは可能ですが、モデルを取り込むごとにイチイチ向きを修正する必要があり、非常に煩わしい作業となってしまいます。
従って、下図のようにInventorのテンプレートはZ軸＋方向を鉛直上向きに設定しておくことをオススメします。

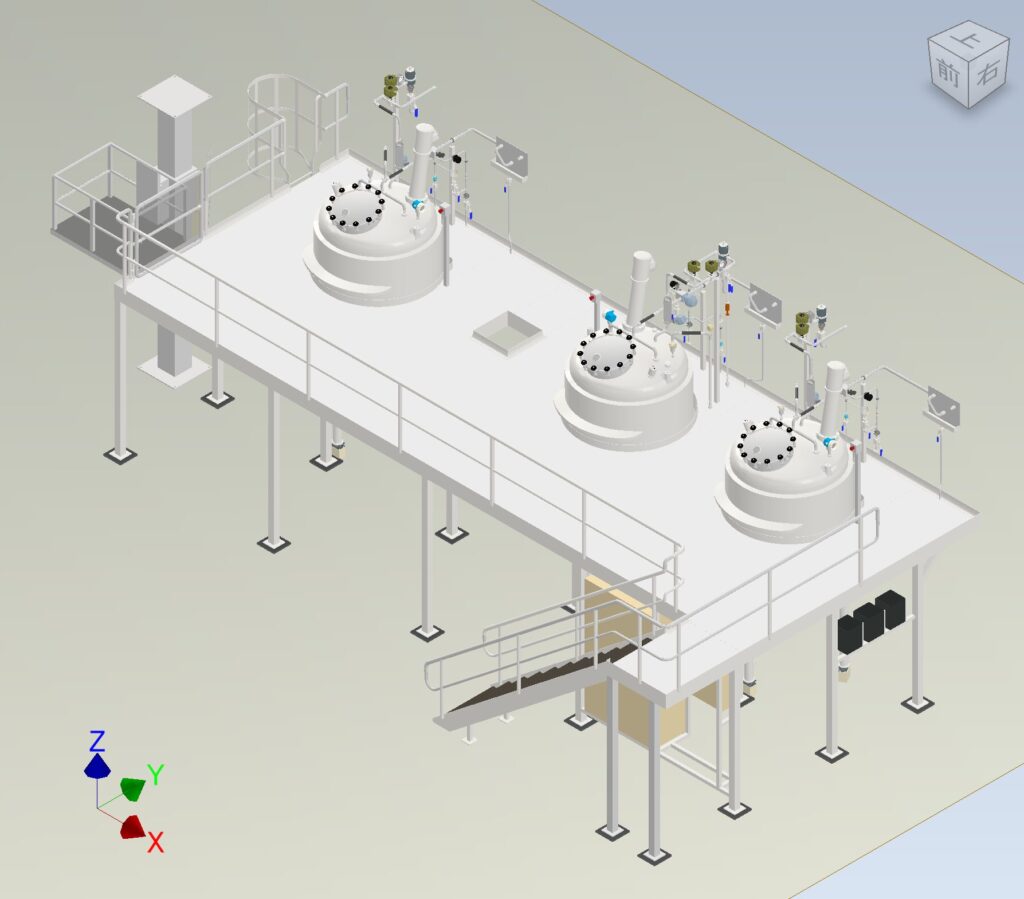

ちなみに、先ほどのサンプルモデルをZ軸＋方向を鉛直上向きに設定し直してNavisworksに配置してみると、下図ようにInventorでモデリングしていた向きのまま配置されました。
向きの変更の方法
ではテンプレートファイルのXYZの向きとキューブの向きの変更方法について説明します。

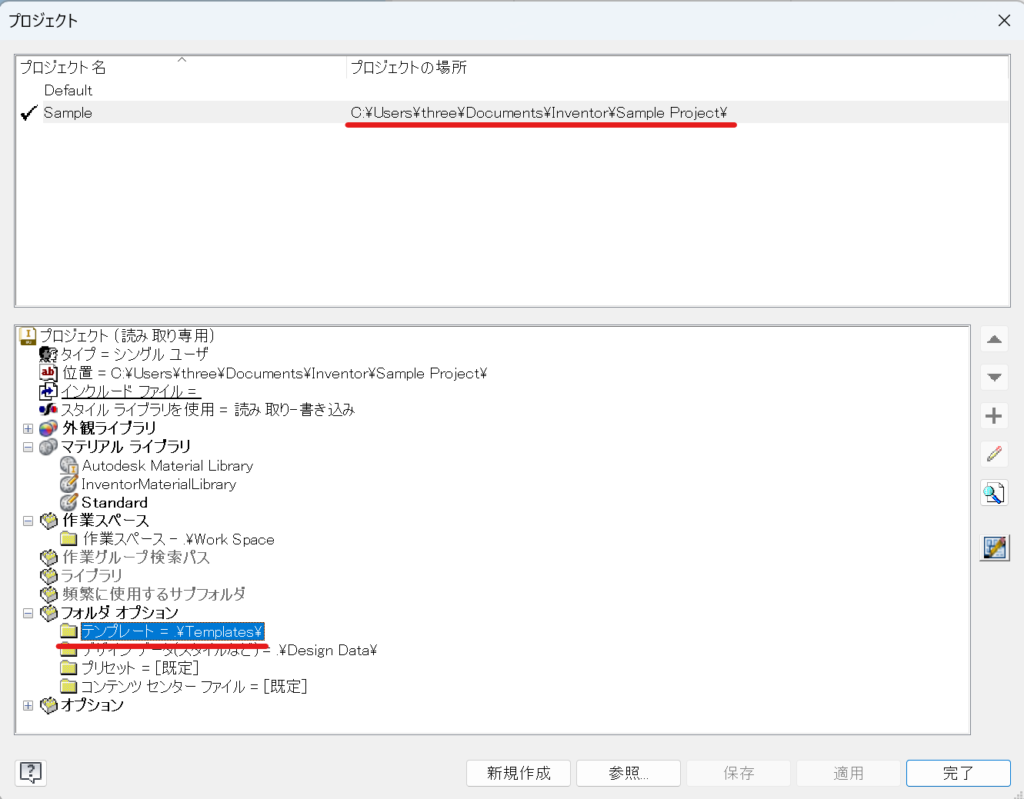

プロジェクトの設定を確認して、テンプレートファイルが保存されているアドレスのフォルダからStandard.iptのテンプレートファイルを開いてください。
（ここでは説明のためiptファイルだけ行ていますが、iamファイルも同様に行ってください。）

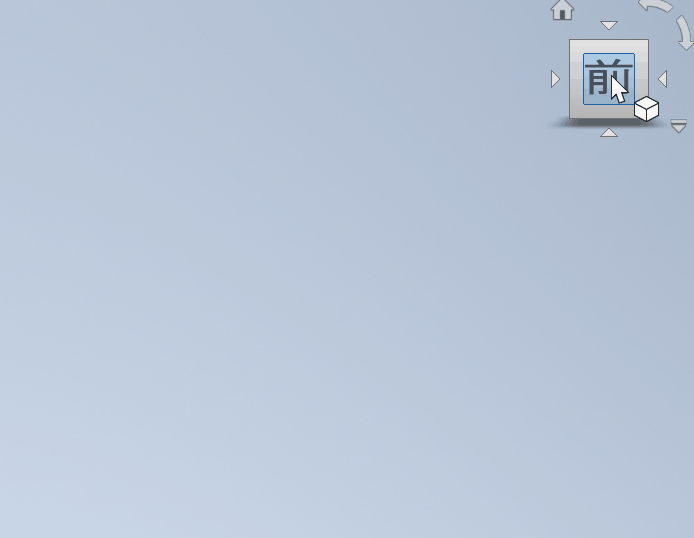

ViewCubeの「前」をクリックして、X-Y平面が画面に正対するように設定します。
ViewCubeを右クリックして、メニューから「現在のビューを設定」⇒「上」に設定してください。X-Y平面が水平面、Z軸+方向が鉛直上向きに設定できました。
モデル作成開始時に、ビューキューブの上・前・右が見えている角が手前になるようにしておくことで、作業開始をスムーズにスタートすることができます。
下のショート動画のように、一旦基準平面を表示します。
次にビューキューブの向きを整え、プルダウンメニューから「現在のビューをホームビューに設定」⇒「固定距離」を選択します。
最後にドキュメントオプションの「モデリング」タブの「初期ビュー範囲」を幅：100mm、高さ：50mmに設定します。
この状態で「上書き保存（Crt+S）」か、「名前を付けて保存」の▶から「コピーをテンプレートとして保存」します。（iamファイルもStep.1から同様に行う必要があります。）
